Elővettem a fiókból a kis kék TV tunert és elindult egy lavina.
Igazából én csak a macska távirányítós játékautóját akartam kicsit megvizsgálni. Érdekelt, hogy milyen frekin megy a távirányító pontosan és milyen jeleket küld, mert be akartam kötni ezt is a Home Assistantba.

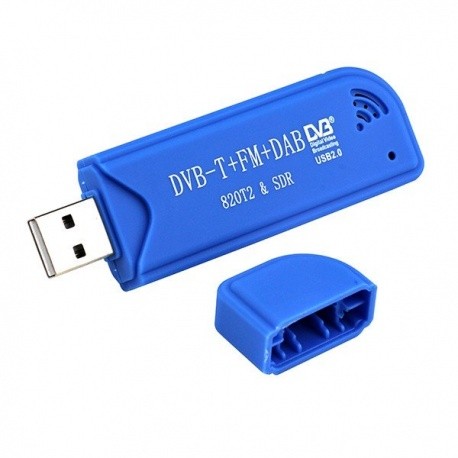

Azt már tudtam, hogy a kis kék, kínai TV tunerek egy olyan Realtek IC-t tartalmaznak, aminél fejlesztők felfedezték, hogy olcsó SDR-t lehet belőlük csinálni. Remek meglepetés volt, pár napig szórakoztam vele, aztán el lett rakva a fiókba.
A gyári kis botantenna nem sok mindenre jó, úgyhogy ha a semmiből találsz rá, tényleg hamar megunod. Egyébként 4800 Ft-ért már van az Aliexpressen ilyen stick, szerintem akár olcsóbban is találhatsz.
Ha kicsit komolyabban érdeke a rádió világa, akkor ne ezt vedd meg, hanem mondjuk a hivatalos RTL-SDR-t, ennek a kínai csodának ugyanis rengeteg hátránya van: sok zaj, nem pontos és kellenek átalakítók, hogy értelmes antennához tudd kötni.
Digging deeper

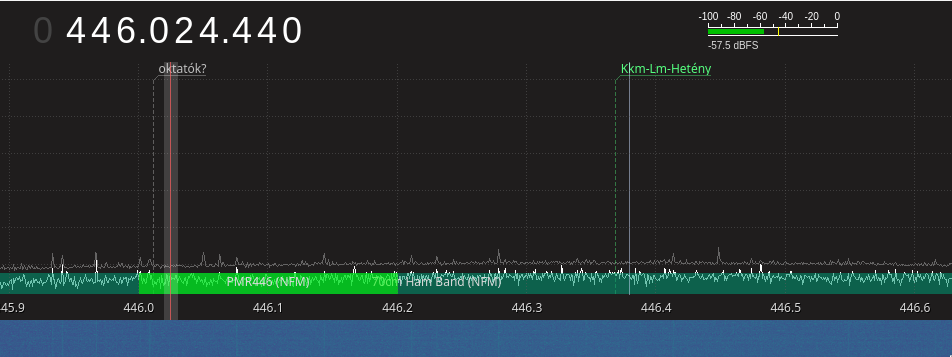

Letöltöttem a Gqrx-et és ahogy nézegettem a macska távirányítójának jeleit, azt figyeltem, mik a feliratok a band planen: 70 cm Ham Band, meg PMR446… Mondom ez egy jó nagy rabbit hole lehet.
Közben pont elkezdtek melósok dumálni a PMR sávon, amit érdekes volt hallani. Elgondolkodtam, hogyha igazából az ilyen kis kézi rádiókat hallom egy SDR-rel, akkor mi lehet még?
Csak éppenséggel kurvára nem találtam semmi mást és ez valahogy zavart. Végignézve a band planen láttam, hogy vannak különböző rádióamatőr sávok, CB, repülősáv, de mindegyiken többnyire csak zaj volt. Utána akartam hát járni, miért.
Mint kiderült, az RTL SDR-nek teljes communityje van. Nagyon sokan a repülőgépeket követik vele (ADS-B), mások műholdakról vesznek képeket (NOAA) és okosotthonban is lehet szerepe: az RTL433 a 433 MHz-en lévő szenzorokat (hőmérő, páratartalommérő, de akár az autód TPMS-e) tudja fogadni és MQTT-n továbbadni, az RTLAMR-rel pedig elektromos fogyasztásmérők adatait tudod olvasni.
Az RTL433-mal el is kezdtem szórakozni és meglepődtem, hogy a kis szutyok antennával is mennyi mindent sikerült elérni. Rengeteg embernek van időjárásállomása ebben a társasházban. A parkolóban lévő autók valamelyikének a TPMS szenzorjait is elértem.
Ja, hogy a rádió antennát is kér?
Szóval mint mondtam, többet akartam látni/hallani.
Felvilágosított az internet, hogy antennára lesz szükségem. Nem mindegy milyenre, nem mindegy hogy áll, nem mindegy hova rakom és a többi. Meglepődtem, de rengeteg DIY antenna van. Ebben a rádióamatőrök világa segített ki.

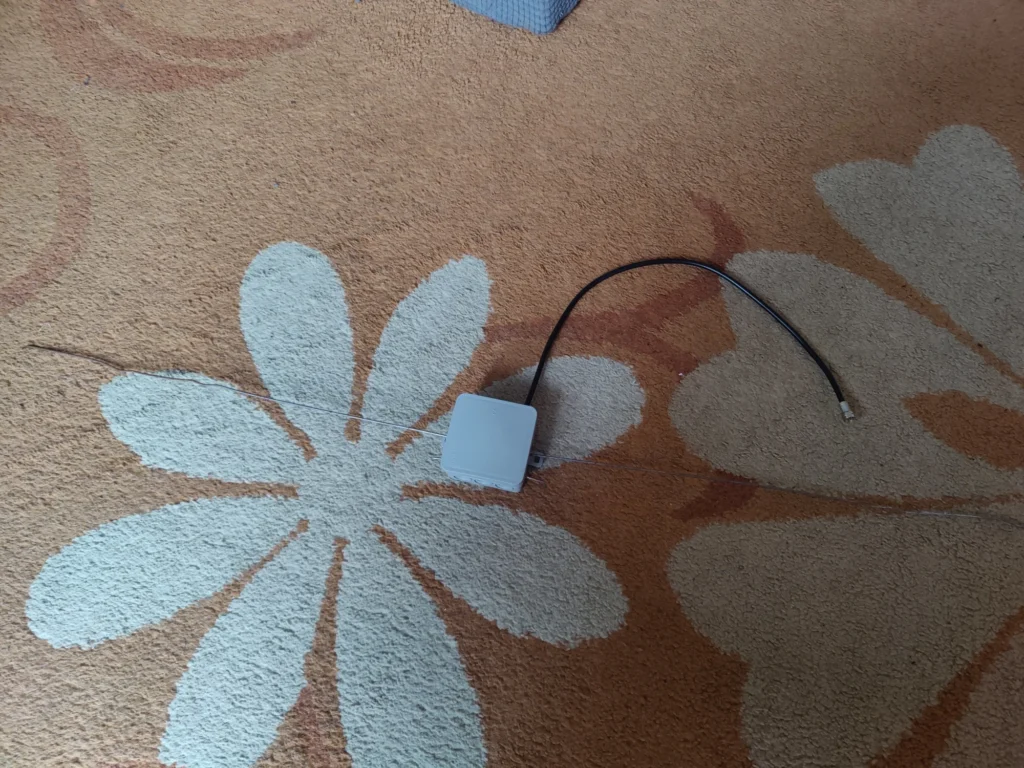

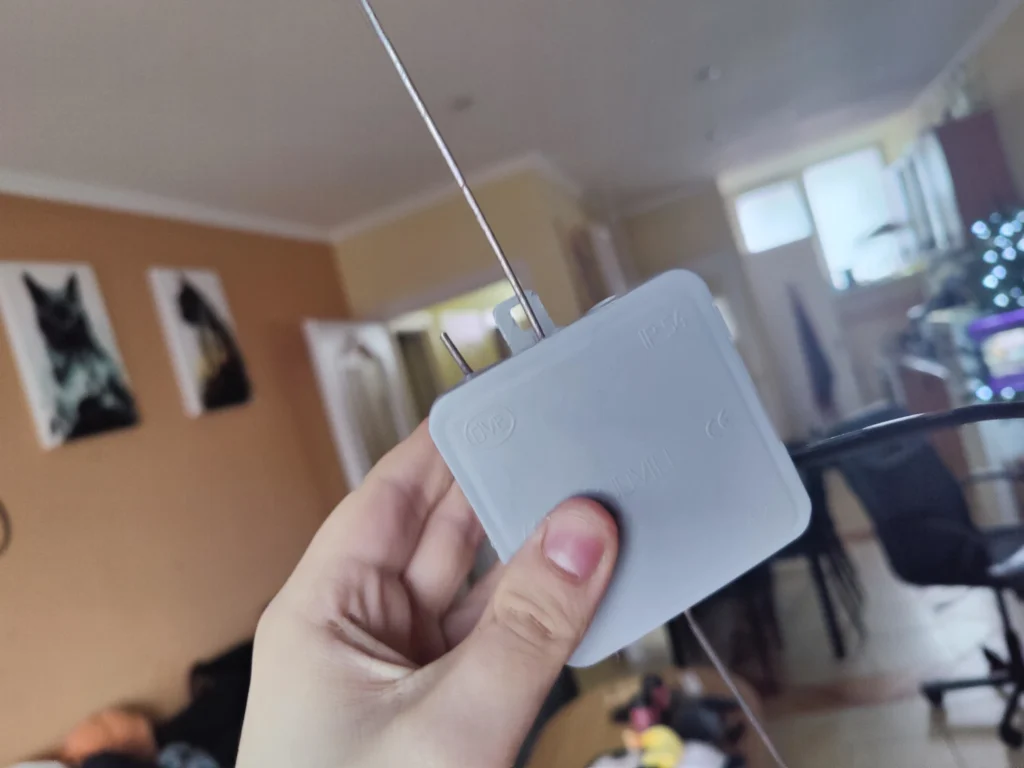

Az interneten szerteszét nagyon sok rádióamatőr antennadesignja lelhető fel. Vannak kalkulátorok is, amivel olyan newbie-k is tudnak építkezni, mint én, akinek semmi ismerete nincs a hullámhosszról, terjedésről. Építettem hát egy dipól antennát fém vállfákból. (Miért vállfa, ha fém? Vállfém?)
A belsejét inkább meg se mutatom; két sorkapocsba van beforgatva egy-egy fémrúd, arra van forrasztva a koaxkábel – nem meglepetés, kb. mint a videóban. Ez már egyébként a szebb verzió, RG58 kábellel. Előtte valami hangyafarknyi koax volt használva.
Talán egy fokkal volt jobb a vétel vele. Hallottam némi beszélgetést a PMR csatornákon, sőt ezzel már a helyi rádióamatőrök hangját is hallottam! Tudtam, hogy egy rakás szar az antenna és azt is, hogy rohadtul nem értek ehhez a dologhoz.
Ami megint csak tovább frusztrált, úgyhogy rászántam kb. 10e forintot egy kínai kétsávos antennára, még több koaxkábelre, csatlakozókra, ilyesmire…
Ez egy meglepően kurva jó antenna. Mindkét sávon remekül veszek vele adásokat, sőt, ADS-B-vel is sokkal nagyobb lefedettségem van.
Amiket eddig hallottam/vettem Kecskemétről:
- Repülőtér ATIS
- Repsávon pilóták
- PMR sávon biztonsági őrök, építkezésen dolgozók, forgalomirányítók, motoros oktatók, ordító gyerekek:)
- Rádióamatőrök kb. 25 km-es körben
- ADS-B: kb. 20 km-es körben
- Egy adást az ISS-ről
Custom SDR

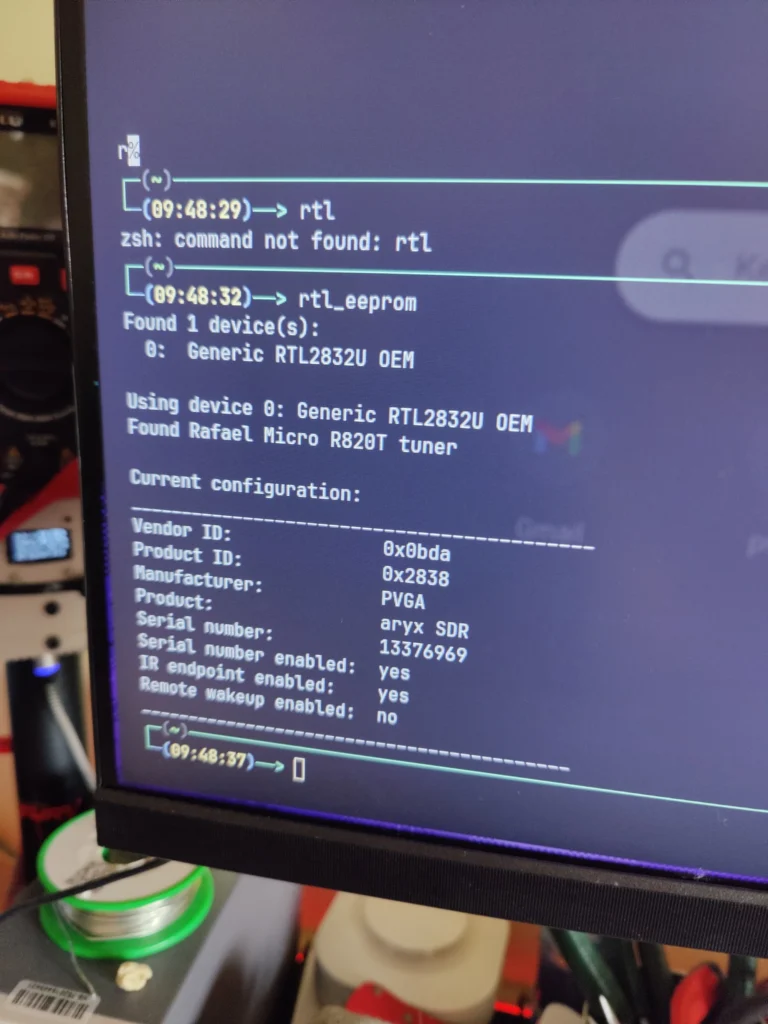

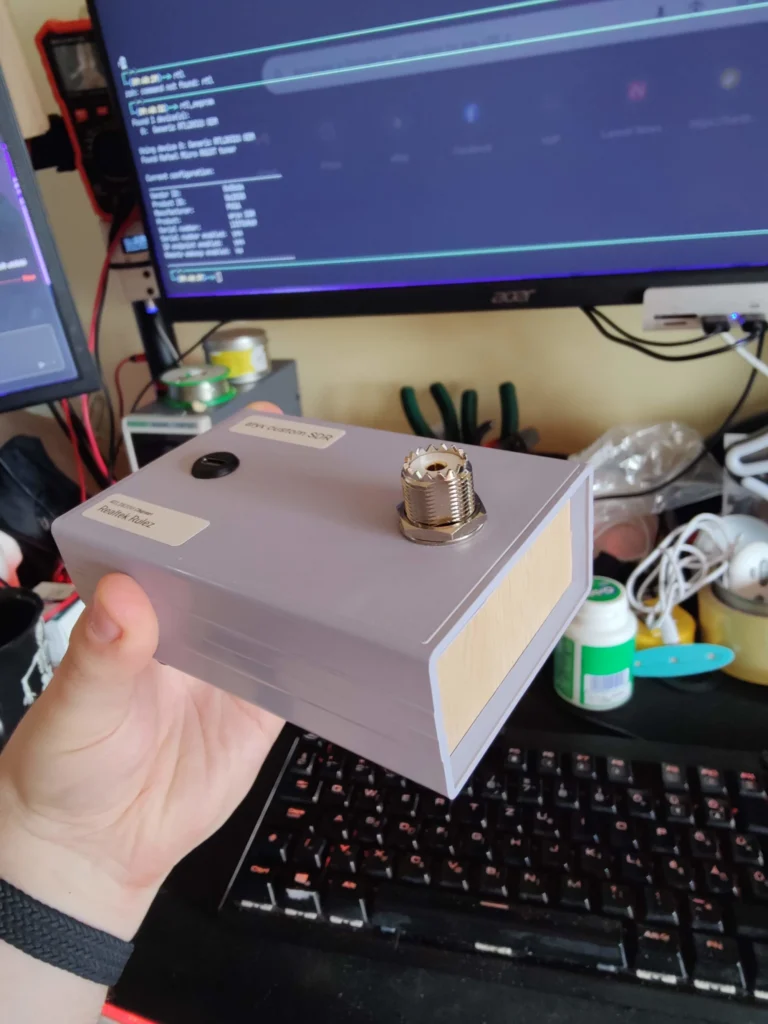

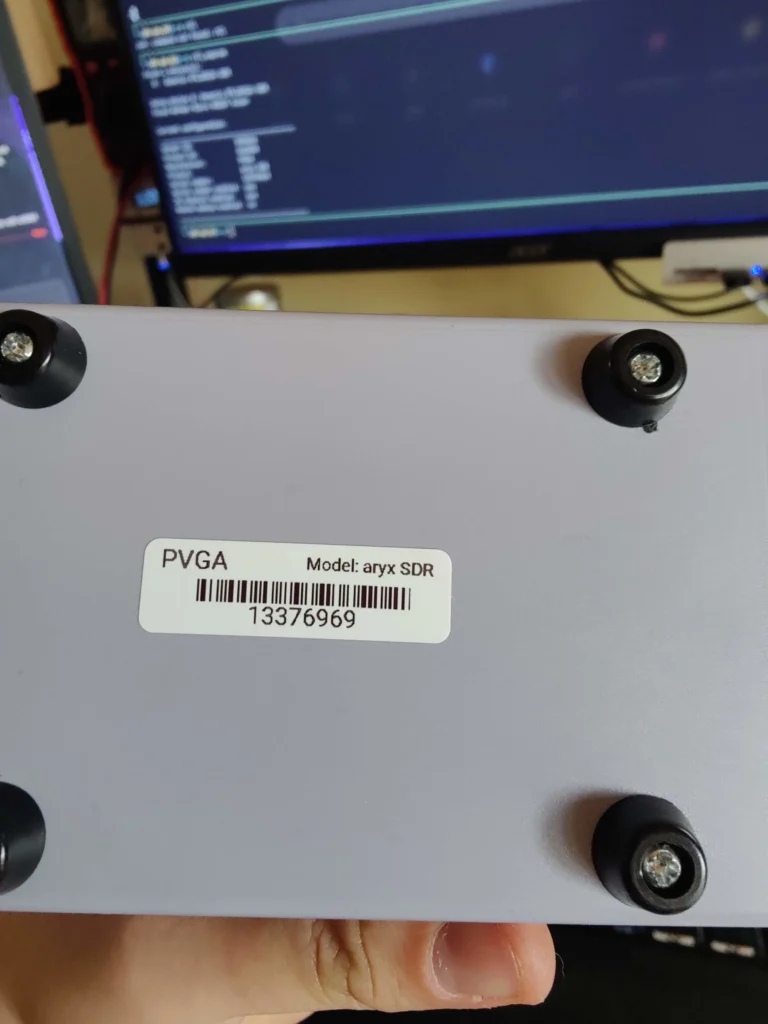

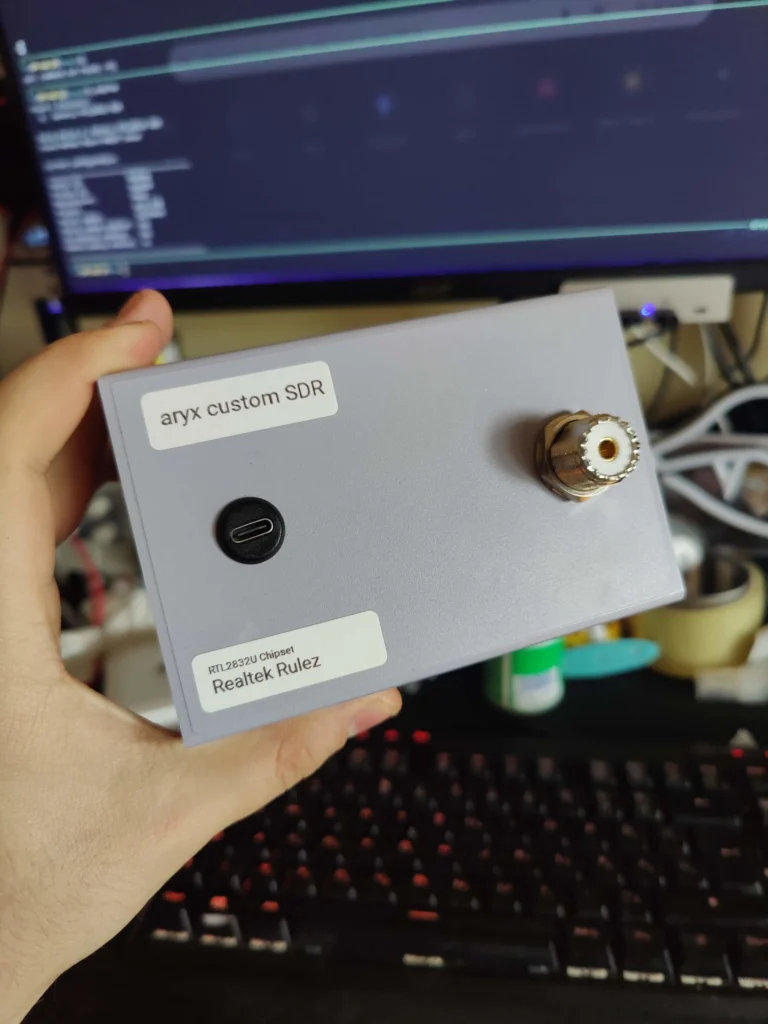

A kis DVB stick amúgy elég ramaty állapotban volt. Az USB csatlakozója néha nem érintkezett, a kis F csatlakozó pedig nem volt éppen alkalmas nagyobb antennák csatlakoztatására. Így vettem egy dobozt, egy SO-239 pigtailt és egy Type-C aljzatot.
Tanulás meg ilyesmi
Igazából azért kezdett vonzani mélyebben ez a dolog, mert ez egy olyan nagy, új terület, ami ugyan úgy műszaki, mint minden más hobbim és nem értek hozzá. Mármint nagyon nem. Ide fizika kell, nem kódsorok.

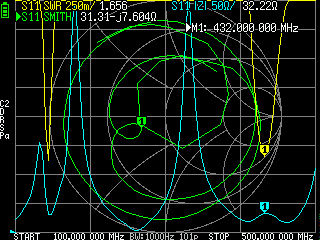

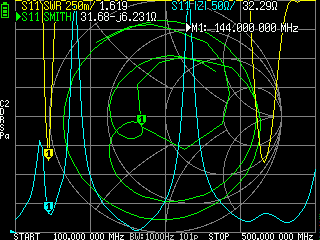

Elkezdtem olvasgatni a rádióamatőr oktatóanyagokat meg tonnaszámra nézem a YouTube videókat a témában. Vettem egy NanoVNA-t és alakítottam a fent mutatott dipól antennámon: rájöttem, hogy amúgy annyira nem is szar, csak egy kicsit farigcsálni kellett belőle:
Mondjuk ezt ne vegye itt senki alapul, még halványan értem csak azt, amit mutat:)
Szóval a jövő:
- Karácsonyra elvileg kapok asszonytól egy kis Baofeng rádiót, amivel mobilban is tudok majd hallgatózni.
- Akarok tanulni az antennaépítés miatt. Értem, hogy a dipólomnak vertikálisan kell állnia a fenti frekvenciákhoz, de miért? Miért úgy vannak azok a hullámok?:) Stb.
- Lakás másik oldalára felszerelni a bemutatott dipólt, kíváncsi vagyok arról hallok-e még több dolgot.
- Építeni egy Yagit hasonló frekvenciákra, megcélozni vele valami átjátszót.
- Antennát építeni ADS-B-hez.
- Antennaváltót építeni, ha már ennyi antenna lesz…
- Felkészülni amatőrvizsgára, jó lenne beszélgetni is, nem csak hallani:)
